Control room z ekranem LED
Dyspozytornia, centrum monitoringu czy centrum analizy danych – każdy control room opiera się na wspólnym ekranie, na którym zespół zestawia informacje z wielu systemów i na ich podstawie podejmuje decyzje. Ściany wizyjne do takich pomieszczeń biuro projektowe PROAV dobiera do odległości obserwacji, liczby źródeł i sposobu pracy operatorów, a po uruchomieniu opiekuje się nimi nasz dział serwisu. Coraz częściej rekomendujemy ekran LED sterowany kontrolerem firmy Datapath. Ekran daje jednolity obraz bez łączeń i wysoką jasność, a kontroler pozwala wyświetlić dowolne źródło w dowolnym miejscu i rozmiarze – od wykresów i raportów po obraz z kamer.
Ekran dobrany do pomieszczenia. Rozstaw pikseli, wielkość ekranu i jego położenie wyznaczamy na podstawie wizji lokalnej i odległości stanowisk, a konstrukcję i zasilanie uzgadniamy z architektem i wykonawcami.
Ekran i kontroler jako jeden system. Rozdzielczość ekranu, wyjścia kontrolera, źródła sygnału i stanowiska operatorów planujemy razem, a ścianę integrujemy z systemem centralnego sterowania i oprogramowaniem, z którego zespół korzysta na co dzień.
Ciągłość pracy po uruchomieniu. Redundancję planujemy już w projekcie, szkolimy operatorów i administratorów, a eksploatację wspiera dział serwisu PROAV.
Zastosowane rozwiązania:
Marki:
Odbiorcy:
Obraz bez łączeń. Ekran LED tworzy jedną, jednolitą powierzchnię. Wykresy, tabele i mapy rozciągnięte na całą szerokość nie są przecinane ramkami monitorów, co ułatwia ich odczyt z każdego stanowiska.
Jasność i kontrast w oświetlonej sali. Wyświetlacze LED osiągają wysoką jasność i głęboką czerń, więc kolory i drobne oznaczenia pozostają czytelne także przy świetle dziennym i oświetleniu stanowisk pracy.
Skalowalność i prosty serwis. Ekran zbudowany z modułów można powiększyć lub dopasować do nietypowego kształtu ściany, a uszkodzony moduł wymienia się bez demontażu całości. Przy bliskiej odległości obserwacji proponujemy ekrany o rozstawie pikseli 0,9 mm – najgęstsze w naszej ofercie.
Dowolne źródło w dowolnym miejscu. Kontrolery Datapath serii VSN przyjmują sygnały ze złączy HDMI, DisplayPort i SDI oraz strumienie IP i rozmieszczają je na ekranie z mapowaniem co do piksela. Operator może zapisać układ treści i przywołać go jednym poleceniem – inny na codzienną pracę, inny na sytuację wymagającą reakcji.
Kamery IP bez utraty płynności. Karty ActiveSQX sprzętowo dekodują strumienie H.264 i H.265, więc kontroler obsługuje dużą liczbę kamer bez obciążania komputera. Integracja WallControl 10 z systemami Genetec Security Center i Milestone XProtect pozwala wysłać obraz z kamery na ekran bezpośrednio z interfejsu VMS.
Zarządzanie całym pomieszczeniem. Platforma Aetria obejmuje ściany, trasy sygnałów, KVM i uprawnienia operatorów, a administrator obsługuje system zdalnie, bez przerywania ich pracy. System Aligo przesyła obraz przez sieć 10 Gb, a funkcja IP KVM pozwala pracować na komputerach źródłowych z dowolnego uprawnionego stanowiska.

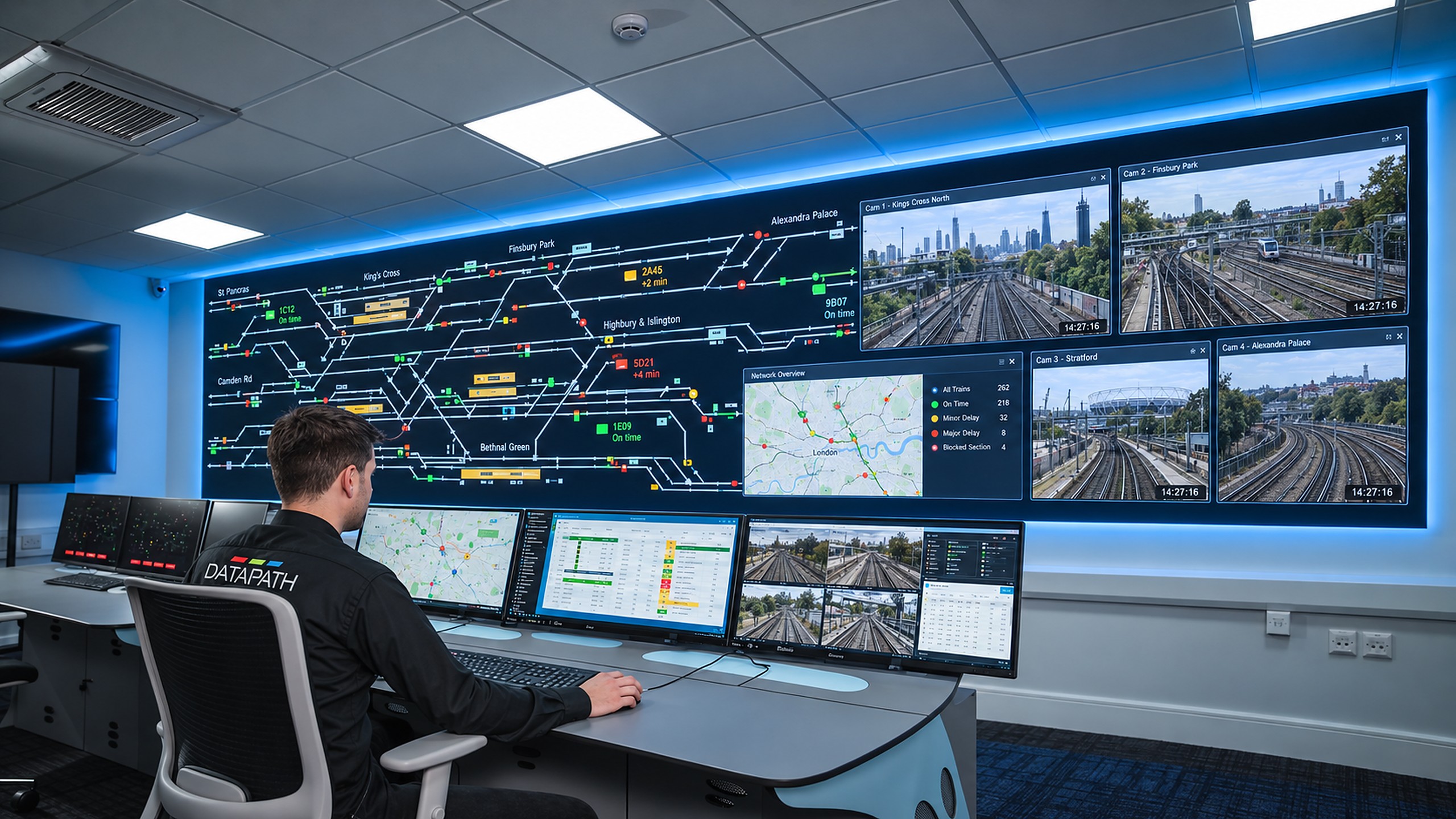

Przemysł, Energetyka i Transport. W dyspozytorniach zakładów, operatorów sieci i przedsiębiorstw transportowych ekran LED zestawia dane z systemów SCADA, mapy sieci i obraz z kamer, a gotowe układy pozwalają szybko przejść od pracy rutynowej do obsługi awarii.
Biznes / Korporacje. W centrach analizy danych i salach operacyjnych firm ekran pokazuje wskaźniki sprzedaży, raporty i dashboardy z wielu aplikacji jednocześnie, a w centrach nadzoru IT i bezpieczeństwa siedziby – stan infrastruktury i obraz z monitoringu.
Służby mundurowe. W stanowiskach kierowania i dyżurnych wspólny ekran pokazuje mapy, priorytetowe kamery i komunikaty, a uprawnienia ograniczają dostęp do obrazu z obszarów szczególnie chronionych.
Administracja publiczna. W centrach zarządzania kryzysowego i monitoringu miejskiego jeden zespół obserwuje informacje z wielu lokalizacji, a rozbudowa o kolejne źródła nie wymaga wymiany kontrolera.
Ekran LED. Rozstaw pikseli dobieramy do odległości najbliższego stanowiska, a wielkość ekranu do liczby treści widocznych jednocześnie. Im mniejsza odległość obserwacji, tym gęstszy musi być ekran, by tekst i wykresy pozostały ostre.
Kontroler. Liczbę wejść i kart dekodujących wyznaczają źródła – komputery, aplikacje i kamery. Jako punkt wyjścia rekomendujemy rozdzielczość 4K na każde wyjście kontrolera i zapas na kolejne źródła.
Sieć. Przy dystrybucji obrazu przez Aligo planujemy dedykowaną sieć AV 10 Gb, zarządzaną z urządzenia Aetria Network Manager, a sieć kamer oddzielamy od sieci stanowisk i serwerów.
Rezerwa na rozwój. Rozbudowę planujemy z perspektywą pięciu do dziesięciu lat, tak aby nowe źródła i stanowiska nie wymagały wymiany ekranu, kontrolera ani przebudowy sali.
Jakie dane i obrazy mają trafiać na ekran? Od listy aplikacji, komputerów i kamer zależą konfiguracja kontrolera i zapas na rozbudowę.
Z jakiej odległości ekran będzie oglądany? Odległość stanowisk, wielkość sali i oświetlenie sprawdzamy podczas wizji lokalnej, bo wyznaczają rozstaw pikseli i wielkość ekranu.
Jak przygotować ścianę pod ekran? Konstrukcję nośną, zasilanie i dostęp serwisowy uzgadniamy z architektem i wykonawcami już na etapie projektu wnętrza.
Jakie scenariusze ma obsługiwać ekran? Dla każdego przygotowujemy układ obrazów uruchamiany jednym działaniem.
Którzy operatorzy mają widzieć które źródła? Uprawnienia do źródeł i ekranów konfigurujemy indywidualnie.
Na jakim etapie zaangażować dział IT? Podział sieci, szyfrowanie transmisji i kontrolę dostępu uzgadniamy z administratorami już na etapie koncepcji.
Czy control room musi działać mimo awarii? Na tej podstawie planujemy redundancję zasilania i kontrolerów, a w razie potrzeby lokalizację zapasową.
Ekran LED do Twojego control roomu
Każdy projekt ściany wizyjnej zaczynamy od wizji lokalnej i analizy źródeł, a kończymy uruchomionym ekranem z kontrolerem i oprogramowaniem przygotowanym na rozbudowę.
