Nomad Electric
Nomad Electric specjalizuje się w budowie i serwisowaniu rozbudowanych kompleksów farm fotowoltaicznych i zarządza ponad 170 farmami słonecznymi w Polsce. Firma rozszerza działalność na kolejne rynki, oferując budowę farm PV i instalacji komercyjnych między innymi we Włoszech, Hiszpanii i Portugalii. W biurze Nomad Electric PROAV zaprojektował i uruchomił ścianę wideo do prezentowania wskaźników operacyjnych, sterowaną oprogramowaniem, które pozwala dowolnie układać dane na ekranach.
Klient potrzebował systemu do zestawiania i porównywania statystyk, wykresów oraz wskaźników pochodzących z różnych źródeł: plików zapisanych na stacjach roboczych pracowników, stron internetowych i źródeł zdalnych. Kluczowa była łatwość obsługi, a system miał umożliwiać rozbudowę o kolejne ekrany.
Ściany wideo w firmach z sektora energetycznego projektujemy wokół sposobu pracy operatorów, dlatego dobór urządzeń oparliśmy na analizie źródeł danych i sposobu, w jaki zespół miał z nich korzystać na co dzień.
Zastosowane rozwiązania:
Marki:
Odbiorcy:
Elastyczny układ danych. Wyznaczony pracownik miał samodzielnie zmieniać układ wyświetlania tak, aby w zależności od potrzeb operacyjnych na danym ekranie pojawiało się jedno albo wiele źródeł danych jednocześnie.
Czytelny obraz w wysokiej rozdzielczości. Prezentowane wskaźniki muszą być w pełni czytelne i nie mogą pozostawiać pracownikom wątpliwości. Wymagało to ekranów zapewniających szczegółowy obraz oraz sprzętu, który pozwala zarządzać układem wyświetlanych treści.
Gotowość do rozbudowy. Konfiguracja systemu miała od początku uwzględniać dołączenie w przyszłości kolejnych urządzeń wyświetlających, bez wymiany jego kluczowych elementów.

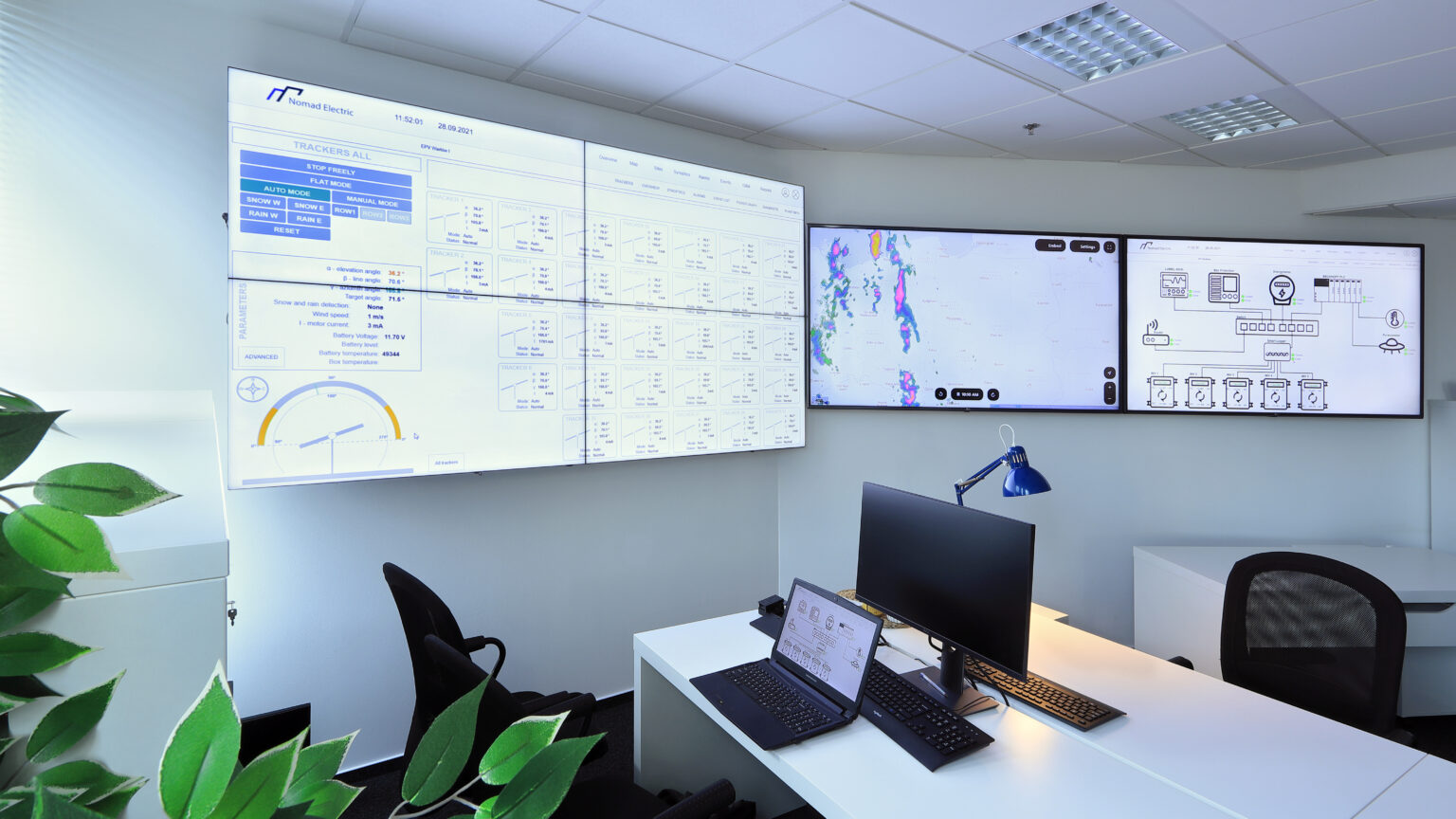

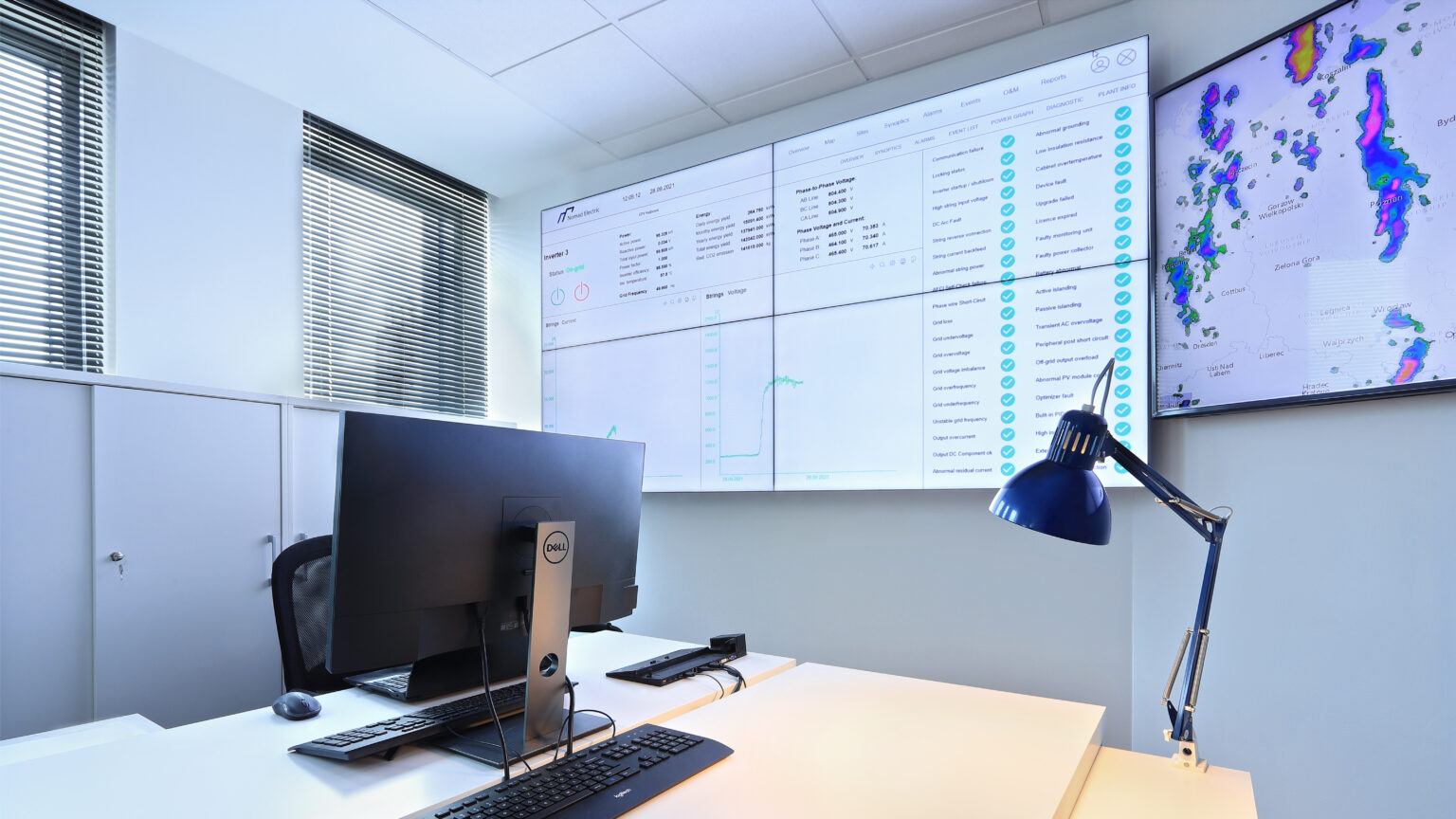

Konstrukcja 2×2. Ścianę wideo zbudowaliśmy z monitorów bezszwowych LG VM5E w układzie 2×2. Wąskie ramki ekranów sprawiają, że wykresy i tabele rozciągnięte na kilka monitorów pozostają czytelne.

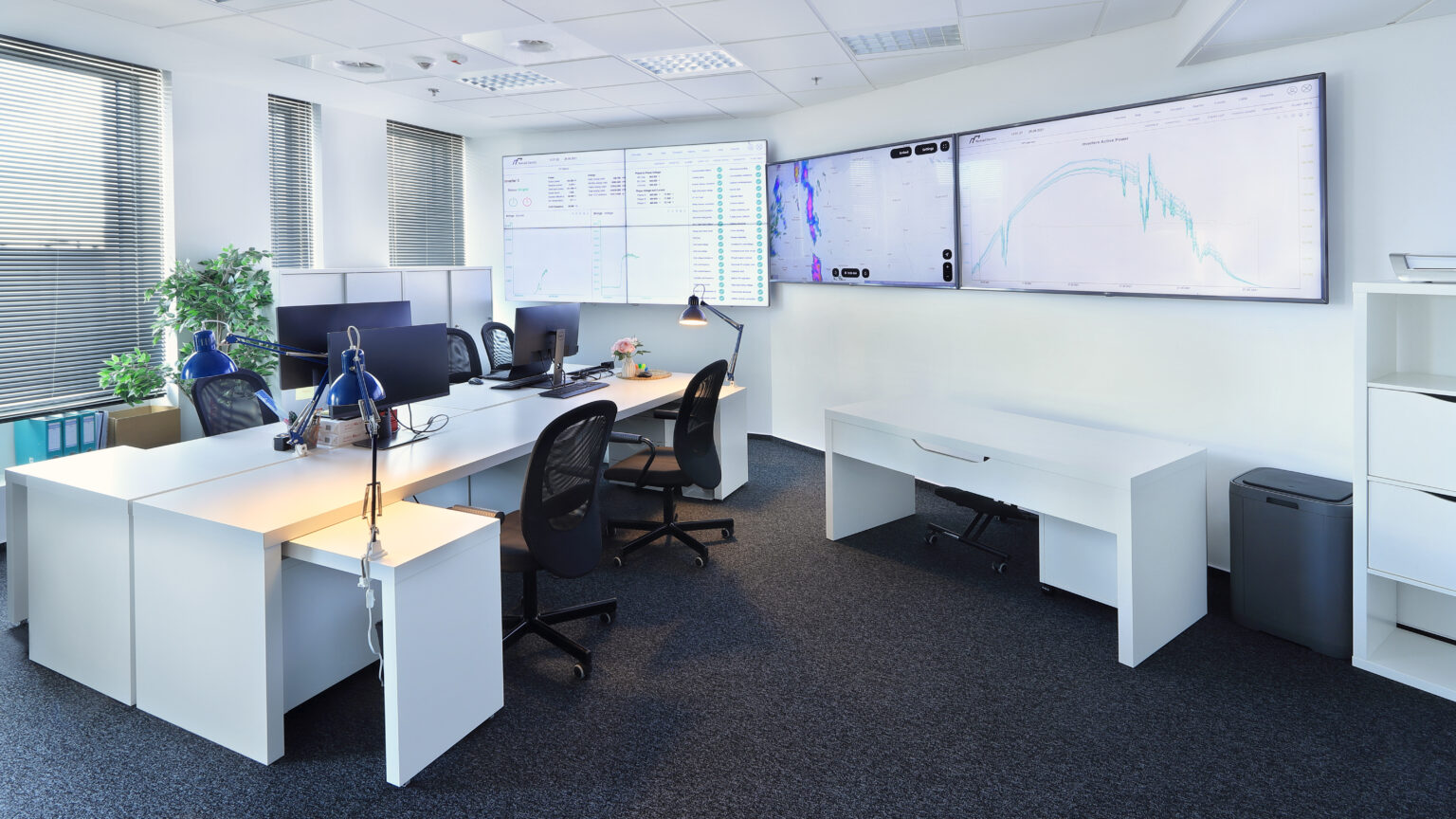

Wspólna powierzchnia robocza. Na czas rozbudowy system uzupełniliśmy monitorami LG 75", które docelowo zastąpią kolejne moduły bezszwowe. W ten sposób w siedzibie klienta powstał jeden szeroki wyświetlacz do prezentowania najważniejszych wskaźników.
Montaż z dostępem serwisowym. Monitory zamontowaliśmy na uchwytach typu pop-out EDBAK VW-POP65L, przeznaczonych do ścian wideo. Uchwyty tego typu pozwalają wysunąć wybrany monitor z płaszczyzny ściany, co ułatwia dostęp do niego podczas prac serwisowych.
Wiele źródeł w jednym systemie. Sercem systemu jest procesor ścian wizyjnych Ultimate Visual Solutions UVS WBC40 z indywidualnie konfigurowanymi kartami wejść i wyjść. Przyjmuje sygnał z czterech źródeł stacjonarnych, ze źródeł w sieci LAN oraz ze źródeł internetowych, a dekodowanie wideo HDMI i IP zapewnia zgodność ze źródłami sieciowymi.
Układy obrazu tworzone przez użytkownika. Oprogramowanie UVS Lucidity pozwala klientowi sterować całym systemem i tworzyć dowolne układy obrazów na wybranych monitorach. Cztery gniazda procesora umożliwiają dołożenie kolejnych kart rozszerzeń, gdy ściana wideo zostanie powiększona.
Zespół Nomad Electric ma przed sobą wspólny obraz najważniejszych danych operacyjnych. Statystyki, wykresy i wskaźniki z różnych źródeł można zestawić obok siebie i porównywać bez przełączania się między aplikacjami na stanowiskach roboczych.
Układ ekranów zmienia sam użytkownik, w zależności od bieżących potrzeb: jedno źródło na całej ścianie albo wiele mniejszych okien z różnymi danymi. Nie wymaga to wsparcia integratora przy każdej zmianie sposobu prezentacji.
W ramach wdrożenia dobraliśmy monitory bezszwowe, uchwyty i procesor, zbudowaliśmy ścianę wideo w układzie 2×2 wraz z monitorami uzupełniającymi oraz połączyliśmy procesor ze źródłami stacjonarnymi, sieciowymi i internetowymi. Całość uruchomiliśmy z oprogramowaniem UVS Lucidity, w którym użytkownik zarządza układem obrazu.
Dobór procesora obsługującego karty rozszerzeń oraz uchwytów do ścian wideo przygotował system do planowanej rozbudowy o kolejne moduły bezszwowe. Więcej o tym, jak projektujemy ściany wizyjne i ekrany LED dla centrów monitoringu i biur operacyjnych, piszemy na stronie rozwiązania.
